Passgenaue Spulen für die Wicklung von Filamenten für AMS-3D-Drucker-Systeme

Die aktuell populären 3D-Drucker mit AMS oder MMS stellen neue Anforderungen an die Spulen, auf denen die Filamente aufgewickelt sind. In diesen Druckern werden die Spulen nicht über die Zentralbohrung aufgenommen, sondern auf den Flanschrändern auf kleine Rollen gestellt, über die auch der Antrieb der Spulen beim Abwickeln erfolgt. Die Spulen müssen so gestaltet sein, dass ein kontrolliertes Abrollen ohne Widerstände möglich ist. Diese Anforderung kombiniert mit einer steigenden Nachfrage nach höheren Füllgewichten von 1 kg hat Häfner&Krullmann zu der Neuentwicklung der 3D-Spule veranlasst.

Neue Spulenmaße

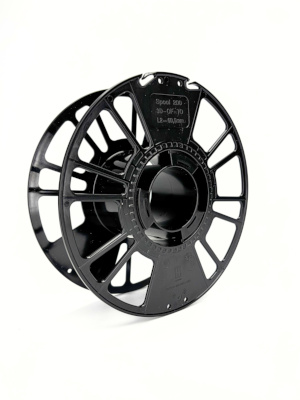

Die neu entwickelte Spule 3D 200/52-68, die auf kompakten Spulen mit geringem Kerndurchmesser aus dem Segment Schweißdraht basiert, entspricht exakt den Abmaßen der AMS-Drucker, in denen mehrere Spulen aufrecht nebeneinander stehen. Insbesondere die Wickelbreite der Spule wurde für die AMS-Kassettenmaße angepasst, um 1 kg Monofil statt bisher 750 g aufnehmen zu können. Dabei steht die Spule auf demFlanschrand und dennoch bleibt auch bei vollen Spulen ausreichend Luft, um ein gleichmäßiges Abwickeln ohne Berührung der Laufrollen zu gewährleisten. Die Maße:

• Außendurchmesser: 200 mm
• Wickelbreite: 60 mm
• Gesamtspulenbreite: 68 mm (angepasst an das neue Kassettensystem)
• Kern: 85 mm
• Bohrung: 52 mm (Standardaufnahme)
• Kapazität: Aufnahme von ca. 1 kg Monofil

Angeboten wird die 3D-Spule in den Materialien Polystyrol (PS) und Polycarbonat( PC). Für die meisten Standard-Monofile ist Polystyrol eine anforderungsgerechte und budgeteffiziente Materiallösung. Hygroskopische Monofilsorten, wie Polyamid oder PET, die eine Neigung zur Feuchtigkeitsaufnahme haben, müssen auf Spulen wärmegelagert werden, um das Material zu trocknen. Für diese Spulen ist Polycarbonat ein geeigneter Werkstoff, da es im Gegensatz zu Polystyrol eine höhere Wärmeformbeständigkeit aufweist.

Flansch mit TieOff-Haken zum Abbinden
Während die meisten Häfner-Spulen einen glatten Flanschrand aufweisen, sind die neuen 3D-Spulen mit TieOff-Haken sowie weiteren Abbindelöchern am Flanschumfang als Ausführungsvariante erhältlich, um den Monofildraht einfach abbinden zu können. Dies schont auch die Monofile vor Biegeschäden, die die spätere Verwendung erschweren könnten. Die Abbindehaken sind für die automatische, gleichmäßige Wicklung der Filamente ebenso wie für die Abwicklung in der AMS-Kassette vollkommen unkritisch, bieten dem Endnutzer jedoch eine erleichterte Handhabung.

Nachhaltigkeit und Service
Kunststoffspulen von Häfner&Krullmann leisten einen wertvollen Beitrag zur Nachhaltigkeit: Sie werden aus bis zu 100 Prozent Rezyklat hergestellt und können nach Gebrauch vollständig dem Wertstoffkreislauf über die Gelbe Tonne wieder zugeführt werden.

Die 3D-Spulen sind für Kunden in den Ausführungen OF (Open Flange) und CF (Closed Flange) mit oder ohne TieOff-Haken stets ab Lager lieferbar. Zusätzlich bietet Häfner&Krullmann umfassende Beratungsleistungen, um Kunden bei der Auswahl der am besten geeigneten Spulen sowie der Klärung technischer Fragen und Frachtparameter zu unterstützen.
