BBG setzt mit Vertipour neue Maßstäbe: die weltweit erste Lösung zum vertikalen Glasumgießen
Der vertikale Füllvorgang wirkt sich insbesondere bei der Veredelung großer Gläser spürbar positiv auf die Bauteilqualität aus: Die Zahl der Lufteinschlüsse und der Fließfehler sinkt, gleichzeitig verbessert sich der Zusammenfluss von PUR und Glas. Auf diese Weise können auch dünnwandigeBereiche problemlos umgossen werden.
Die gegenüber konventionellen Verfahren vorteilhaftere Ergonomie erleichtert außerdem die Zugänglichkeit der beiden Werkzeughälften. Um sie zu erreichen, muss der Bediener lediglich eine halbe Drehung machen.
Zudem sinken mit der Komplexität der Anlage die Investitionskosten. Gleichzeitig minimiert die Neuentwicklung den Verbrauch von Material und Energie beim Umgießen. Außerdem lassen sich Vertipour-Werkzeuge platzsparender transportieren und lagern.
Konkrete Kundenvorteile

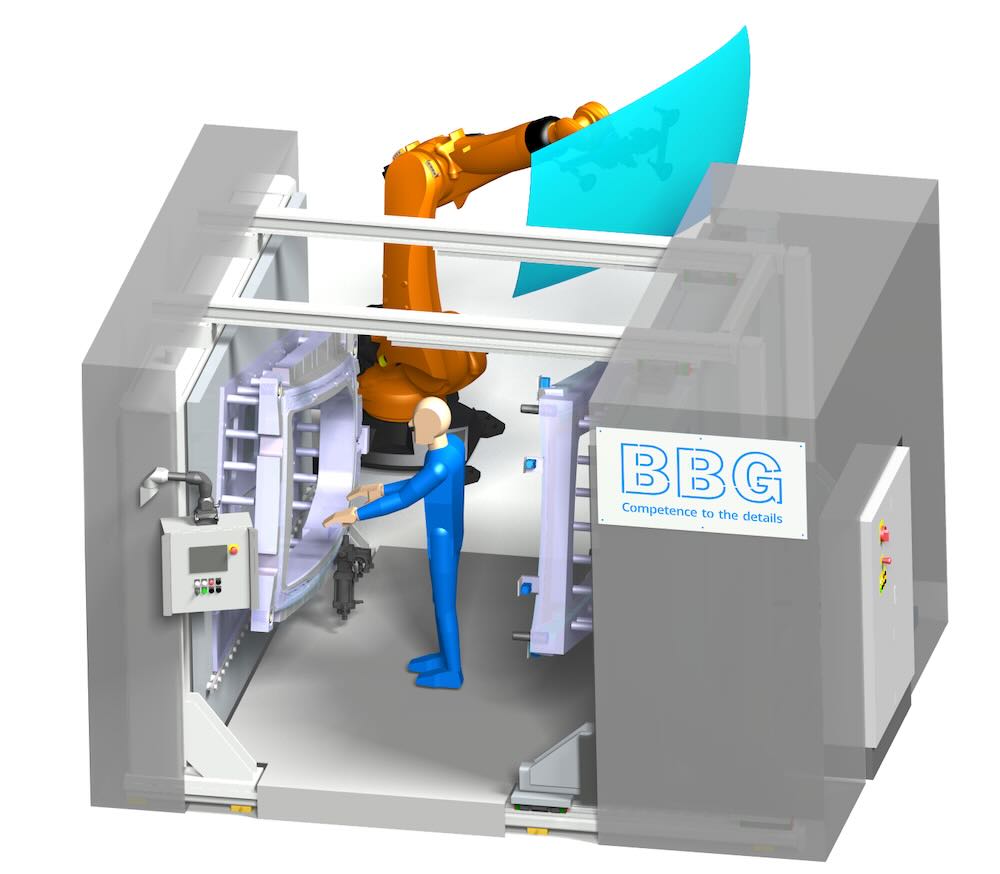

Während bislang Glasumgießprozesse horizontal ablaufen, dreht BBG mit Vertipour das Verfahren buchstäblich um 90 Grad. Der Name setzt sich aus „verti\“für vertikal und „pour\“für das englische Wort Gießen zusammen. Glasscheiben werden dabei stehend umgossen – ähnlich wie bei einer konventionellen Spritzgießmaschine.
Das vereinfachte Design der Anlage reduziert ihre Herstellungskosten. Für das Umgießen reichen eine Achse und eine Bewegungsrichtung statt vier bis fünf Achsen bei den bisher üblichen Systemen. Das vermindert den Programmieraufwand, weshalb auch ein einfacherer Steuerungstyp genutzt werden kann.
Der deutlich niedrigere Energiebedarf durch die vereinfachte Mechanik verbessert darüber hinaus die Energieeffizienz. Zusätzlich kann Material gespart werden, denn aufgrund des optimierten Fließverhaltens sind im Schäumwerkzeug weniger Entlüftungspunkte erforderlich, beispielsweise für Schraubdome, Rippen, Pins und Engstellen.
Darüber hinaus ermöglicht es die platzsparende Lösung, Werkzeuge stehend zu transportieren und zu lagern. Nicht zuletzt ist das System automatisierungsfreundlich gestaltet, sodass Reinigung, Trennmittelauftrag, Bestückung und Entnahme robotergesteuert durchgeführt werden können.
Paradigmenwechsel in der Glasverarbeitung
Mit der Innovation reagiert BBG auf die Herausforderungen immer größerer Fahrzeugverglasungen. Beginnend mit den ersten Popup-Glasdeckeln in den 1980er Jahren wuchsen die Dimensionen der Gläser kontinuierlich. In der Folge wurden Schäumwerkzeuge und Formenträgersysteme ebenfalls größer, komplexer, aufwändiger und teurer. Ebenso gestaltete sich die ergonomische Auslegung der Maschinen zunehmend schwieriger und war mit wachsenden Kosten verbunden.
Durchbruch durch Simulation und Praxistest
Die Entwickler und Konstrukteure von BBG haben das Thema Glasumgießen daher von Grund auf neu durchdacht. Erste Fließsimulationen zeigten vielversprechende Ergebnisse, erzählt Projektleiter Bernhard Satzger. „Die anschließende Fertigung von Testscheiben hat das Potenzial der Lösung ebenfalls bestätigt.“
Zielgruppen und Anwendungen
Vertipour richtet sich primär an Unternehmen aus der Glasveredelung für die Automobilbranche, den Bootsbau sowie der Photovoltaik-Modulproduktion. Angesichts der großen Vorteile eignet sich das vertikale PUR-Füllverfahren auch für Polyurethan-Verarbeiter aus anderen Branchen.
BBG bietet Vertipour als modulare Komplettlösung aus Formenträgersystem, Peripheriekomponenten, Automationsmodulen und Werkzeug an.
