MTS Messtechnik Schaffhausen GmbH burster•sehr kurz bauender Drehmomentsensor Typ 8656

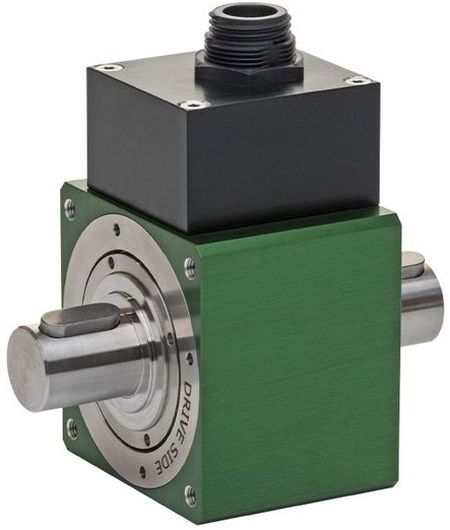

Der sehr kurz bauende Drehmomentsensor Typ 8656 ist berührungslos aufgebaut. Das Drehmoment wird durch die Torsion der Welle mit dem DMS-Prinzip erfasst. Durch die induktive und optische Übertragung der Signale ist der Sensor wartungsfrei, die Signale werden direkt auf der Welle digitalisiert und durch die Auswerteelektronik als Spannungssignal oder über USB zur Verfügung gestellt. Durch die hochwertige Lagerung sind bis zu 10000 U/min möglich. Die Drehrichtung ist durch das Potential der Ausgangsspannung ersichtlich, rechtsdrehend entspricht positiver Ausgangsspannung, linksdrehend erfolgt der Spannungspegel negativ.

Die Welle ist in jedem Messbereich mit Passfeder-Nuten ausgestattet, passende Passfeder liegen bei. Falls keine Anbindungüber Passfeder gewünscht ist, kann auf das Einsetzen der Passfeder verzichtet werden. Das Drehmoment wird mit geeigneten Kupplungen, z.B. Typ 8690, sicher übertragen.

Zur Erfassen der Drehzahl und des Drehwinkels kann der Sensor optional mit einer Inkrementalscheibe mit 400 Inkrementen ausgerüstet werden. Dieses Drehzahl-/Drehwinkelsignal wird als TTL- Ausgangssignal zur Verfügung gestellt.

In Verbindung mit USB steht die kostenlose Software DigiVision zur Verfügung, alternativ stehen Treiber für LabVIEW und DASYLab zum Download bereit.

Zur Integration in kundenspezifischen Anlagen sind Anschlusskabel in verschiedenen Längen, Metallbalg-Kupplungen sowie Montageböcke erhältlich.

Merkmale
• Sehr kurz bauend mit Rundwelle
• Messbereiche 1 N·m … 100 N·m
• Messgenauigkeit: 0,2 % v.E.
• Ausgangssignal ±10 V oder USB
• Passende Kupplungen als Zubehör

Über burster
Ob messtechnische Einzelkomponenten oder Systemlösungen, burster beliefert schwerpunktmäßig Anwender im Maschinen- und Anlagenbau, in der Automation, im Automobilbau mit Zulieferindustrie, in Elektrotechnik, Elektronik- und der Chemiebranche. Das Portfolio umfasst Mess- und Prüfgeräte sowie Standardsensoren für mechanische und elektrische Messgrößen, wie z.B. Kraft-, Druck-, Drehmoment- und Wegsensoren und Milli- bzw. Megohmmeter oder Widerstandsdekaden. Daneben sind individuelle, kundenspezifische OEM-Lösungen möglich, z.B. auch für viele andere Branchen und Zukunftsmärkte wie Medizintechnik, Biotechnologie und E-Mobilität. Die langjährige Erfahrung im Bau von messtechnischen Geräten und Sensoren garantiert immer optimale Lösungen. Vom Entwicklungs- und Produktionsstandort Deutschland aus gehen Sensoren, Verstärker- und Transmittermodule, Präzisionsmessgeräte und Messsysteme zur Sensorsignalverarbeitung an Kunden in aller Welt.

MTS Messtechnik Schaffhausen GmbH – Messtechnisch die Lösung – mit besten Verbindungen
MTS Messtechnik Schaffhausen GmbH zählt zu den führenden Dienstleistungs- und Handelsgesellschaften in den Bereichen der Messtechnik für mechanische, der Messtechnik für elektrische und der Messtechnik für thermische Grössen. Ob öffentlicher oder privater Auftraggeber – Sie erhalten von uns wirtschaftliche,technisch tragfähige und nachhaltige Konzepte. Unsere Spezialisten arbeiten interdisziplinär, um Ihnen umfassende individuelle Lösungen anzubieten – profitieren Sie vom länderübergreifenden Wissenstransfer!

Dass sich alles präzise in die richtige Richtung dreht, zum richtigen Zeitpunkt, an der richtigen Stelle, dazu braucht es nicht nur jede Menge Knowhow und Expertenwissen. Dazu braucht es engagierte Menschen, die sich für die Herstellung und Vermarktung unserer Produkte begeistern. Und genau das tun wir bei MTSMesstechnik Schaffhausen GmbH!

Unabhängig von Industriezweig und Anwendung – sei es beim Herstellen von pharmazeutischen Produkten oder Bauteilen für die Automobilindustrie oder beim Verarbeiten von Grundstoffen – MTS Messtechnik Schaffhausen GmbH bietet Ihnen exakt auf die jeweiligen Anforderungen abgestimmte Sensorik, Messelektronik und Software im Bereich der Prozessmesstechnik, Fertigungsmesstechnik und der Automation. Fragen Sie unsere Experten.

Wir arbeiten partnerschaftlich mit Ihnen zusammen. Gemeinsam sorgen wir für den Erfolg Ihrer Projekte und weisen Sie rechtzeitig auf kritische Punkte hin. Dabei legen wir Wert auf eine Atmosphäre, die von Offenheit und gegenseitigem Respekt geprägt ist. Täglich für Sie besser zu werden, ist unser Ansporn. Freude an der Arbeit ist uns wichtig, so stellen wir uns erfolgreich den komplexen Herausforderungen der Gegenwart und Zukunft.
