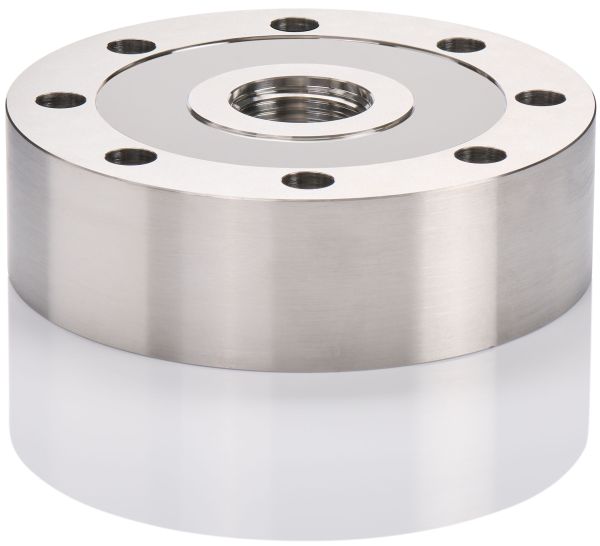

MTS Messtechnik Schaffhausen GmbH: burster•Präzisions-Zug-Druck-Kraftsensoren Typ 8525 – Für dynamische Anwendungen und lange Lebensdauer ausgelegt!

Ob Kran-, Windkraftanlagen oder allgemeiner Maschinenbau,überall gibt es Anwendungen, die eine präzise Kraftmessung benötigen, beispielsweise um Überlastungen zu vermeiden. Die burster präzisionsmesstechnik bietet für solche Aufgaben eine breite Palette an Sensoren, die jetzt mit dem neuen Flachprofilkraftaufnehmer Typ 8525 erweitert wird. Der Sensor baut nicht nur sehr kompakt, sondern ist auch unempfindlich gegenüber Fremdkräften und Momenten. Zudem eignet sich der Sensor für statische und dynamische Messungen mit hoher Wechselzyklenzahl gleichermaßen. Stromversorgung und Daten werden über einen 8-poligen Rundsteckverbinder mit Bajonettverschluss herausgeführt, eine Kabelkonfiguration vor Ort entfällt. Der sehr robuste Sensor aus 1.4542 Edelstahl kann für Zugkraftanwendungen mit einer Lastzentrierplatte ausgestattet werden, das vereinfacht die Handhabung bei anspruchsvollen Zugbelastungen mit Querkräften. Die Messbereiche von 0 … 10 kN bis 0 … 200 kN (höhere Messbereiche folgen) bei einer Linearitätsabweichung 0,1 % v.E. ermöglichen einen universellen Einsatz im Bereich von – 30 bis + 120 °C.

Stabile Kompaktausführung
Der Sensor ist durch seinen konstruktiven Aufbau sehr robust gegenüber Querkräften und baut, je nach Ausführung, nur 27 bis 46 mm hoch bei einem Durchmesser von 89 bis 152 mm. Zentrische Innengewinde erleichtern die Montage für Zug- und Druckmessungen, z.B. durch optionale Gabelköpfe oder Kettenhaken. Je nach Verwendungszweck, werden die Sensoren nicht nur auf Druck, sondern auch auf Zug kalibriert und bieten so präzise Ergebnisse für Referenzmessungen, Materialprüfungen, Messung von Zugkräften (Zugkräfte in Seilen, Ketten mit Lastzentrierplatte) oder Gewichtskräften. Ein Prüfprotokoll liegt jedem Sensor bei, bei Bedarf bietet der Hersteller über sein hauseigenes Prüflabor auch Zertifizierungs- und Wiederholprüfungen. Das Ausgangssignal kann je nach Zug/Druck so kalibriert werden, dass immer Werte im positiven Bereich angezeigt werden. Über eine Flanschmontage sind die Sensoren einfach zu montieren. AuchMessverstärker und weitere ergänzende messtechnische Komponenten sind im Programm des Herstellers zu finden.

Highlights
• Messbereiche von 0 … 500 N bis 0 … 200 kN
• Linearita?tsabweichung 0,25 % v.E.
• Besonders vielseitig und universell einsetzbar
• Kabel schleppkettenfa?hig und hochflexibel

Optionen
• Verbesserte Linearitätsabweichung von 0,05 % v.E.
• Erweiterter Temperaturbereich -30 … +120 °C
• Standardisierter Kennwert 2,0 mV/V
• Kennwert in Zugrichtung
• burster TEDS
• Lastzentrierplatte und Gelenkköpfe

Anwendungsgebiete
• Referenzmessungen
• Materialprüfungen
• Zugkräfte (Zugkräfte in Seilen, Ketten mit Lastzentrierplatte)
• Gewichtskräfte

Features
• Messbereiche von 0 … 10 kN bis 0 … 200 kN
• Linearitätsabweichung 0,1 % v.E.
• Nennkennwert 1,5 mV/V, standardisiert
• Sehr robust gegen Querkräfte durch Stützmembranen
• Schutzart IP65
• 6 Leiter-Ausführung
• burster TEDS optional erhältlich

burster TEDS – Sicherheit auf Knopfdruck– burster PLUG&PLAY
Intelligente Interaktion ist der Schlüssel zum Erfolg in einer Welt, die immer mehr vom Informationsaustausch geprägt ist. Die Vernetzung von Mensch, Maschine und Produkt in teil- oder vollautomatisierten Produktionsprozessen ist herausfordernde und anspruchsvolle Realität zugleich. Stets geht es darum, sie messbar, analysierbar, kontrollierbar, reproduzierbar und sicherer zu gestalten. Mit der innovativen burster TEDS-Technologie werden sensorspezifische Kennwerte im Sensorstecker gespeichert. Nach dem Auslesen der Sensordaten wird die Eingangskonfiguration der Auswerteelektronik automatischübernommen. Dies schützt zum einen vor Fehlparametrierung, zum anderen spart es Zeit und Kosten beim Einrichten und vereinfacht einen Sensor-Wechsel.

Über burster
Ob messtechnische Einzelkomponenten oder Systemlösungen, burster beliefert schwerpunktmäßig Anwender im Maschinen- und Anlagenbau, in der Automation, im Automobilbau mit Zulieferindustrie, in Elektrotechnik, Elektronik- und der Chemiebranche. Das Portfolio umfasst Mess- und Prüfgeräte sowie Standardsensoren für mechanische und elektrische Messgrößen, wie z.B. Kraft-, Druck-, Drehmoment- und Wegsensoren und Milli- bzw. Megohmmeter oder Widerstandsdekaden. Daneben sind individuelle, kundenspezifische OEM-Lösungen möglich, z.B. auch für viele andere Branchen und Zukunftsmärkte wie Medizintechnik, Biotechnologie und E-Mobilität. Die langjährige Erfahrung im Bau von messtechnischen Geräten und Sensoren garantiert immer optimale Lösungen. Vom Entwicklungs- und Produktionsstandort Deutschland aus gehen Sensoren, Verstärker- und Transmittermodule, Präzisionsmessgeräte und Messsysteme zur Sensorsignalverarbeitung an Kunden in aller Welt.

MTS Messtechnik Schaffhausen GmbH – Messtechnisch die Lösung – mit besten Verbindungen
MTS Messtechnik Schaffhausen GmbH zählt zu den führenden Dienstleistungs- und Handelsgesellschaften in den Bereichen der Messtechnik für mechanische, der Messtechnik für elektrische und der Messtechnik für thermische Grössen. Ob öffentlicher oder privater Auftraggeber – Sie erhalten von uns wirtschaftliche,technisch tragfähige und nachhaltige Konzepte. Unsere Spezialisten arbeiten interdisziplinär, um Ihnen umfassende individuelle Lösungen anzubieten – profitieren Sie vom länderübergreifenden Wissenstransfer!

Dass sich alles präzise in die richtige Richtung dreht, zum richtigen Zeitpunkt, an der richtigen Stelle, dazu braucht es nicht nur jede Menge Knowhow und Expertenwissen. Dazu braucht es engagierte Menschen, die sich für die Herstellung und Vermarktung unserer Produkte begeistern. Und genau das tun wir bei MTSMesstechnik Schaffhausen GmbH!

Unabhängig von Industriezweig und Anwendung – sei es beim Herstellen von pharmazeutischen Produkten oder Bauteilen für die Automobilindustrie oder beim Verarbeiten von Grundstoffen – MTS Messtechnik Schaffhausen GmbH bietet Ihnen exakt auf die jeweiligen Anforderungen abgestimmte Sensorik, Messelektronik und Software im Bereich der Prozessmesstechnik, Fertigungsmesstechnik und der Automation. Fragen Sie unsere Experten.

Wir arbeiten partnerschaftlich mit Ihnen zusammen. Gemeinsam sorgen wir für den Erfolg Ihrer Projekte und weisen Sie rechtzeitig auf kritische Punkte hin. Dabei legen wir Wert auf eine Atmosphäre, die von Offenheit und gegenseitigem Respekt geprägt ist. Täglich für Sie besser zu werden, ist unser Ansporn. Freude an der Arbeit ist uns wichtig, so stellen wir uns erfolgreich den komplexen Herausforderungen der Gegenwart und Zukunft.
